Roghnú an chuid is fearr Jack eochair cat7 a thagann síos go dtí trí phríomhfhachtóir: cineál sciath (STP vs. FTP), stíl foirceanta an chónascaire (gan uirlis vs. punch-down), agus comhoiriúnacht le tomhsaire seoltóra do chábla . Faigh iad sin i gceart, agus buailfidh do líonra go seasta bandaleithead rátáilte 600 MHz Cat7 thar raonta suas le 100 méadar. Déanann na hailt thíos miondealú ar gach pointe cinnteoireachta le sonraíochtaí sonracha, comparáidí agus treoir don fhíorshaol.
Cad a Dhéanann Jack Keystone "Cat7 Comhoiriúnach"
Is caighdeán Aicme F ISO/IEC 11801 é Cat7, ní caighdeán TIA/EIA, rud a chiallaíonn go bhfuil difríocht idir sonraí na sonraíochta agus na haicmí Cat5e/Cat6 is coitianta. Caithfidh fíorsheic eochairchloch Cat7 na tairseacha íosta feidhmíochta seo a leanas a chomhlíonadh:
| Paraiméadar | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| bandaleithead | 500 MHz | 600 MHz | 1000 MHz |
| Ráta Sonraí Uasta | 10 Gbps | 10 Gbps | 40-100 Gbps |
| Riachtanas Sciath | Roghnach | Éigeantach (S/FTP) | Éigeantach (S/FTP) |
| Cineál nascóirí | RJ45 | GG45 nó TERA | GG45 nó TERA |
Fógra go Tugann Cat7 sainordú sciath iomlán ar gach comhpháirt , lena n-áirítear an eochairchloic féin. Ní shásaíonn aon seaicéad lipéadaithe "Cat7" ach nach bhfuil sciath péire aonair agus braid foriomlán an caighdeán, beag beann ar éilimh mhargaíochta.
Cineálacha Sciath: Cén Fáth a Bhfuil S/FTP Neamh-idirbheartaithe do Cat7
Úsáideann cáblaí Cat7 tógáil S/FTP (Péire Casadh Scragallaithe Scáileáin): tá gach ceann de na ceithre phéire fillte ina n-aonar le scragall, agus ansin tá an beart iomlán faoi iamh i scáileán braidithe. Caithfidh seaicéad eochairchloiche Cat7 leanúint leis an gcosán sciath sin gan bhriseadh. Seo a chiallaíonn gach lipéad sciath i ndáiríre:
- FTP / ScTP – Scragall foriomlán aonair amháin. Oiriúnach do Cat6A, neamhleor do Cat7.
- S/FTP – Péire scragaill aonair móide braid seachtrach. Íosmhéid ag teastáil le haghaidh Cat7.
- SF/FTP – Péire scragaill aonair móide braid seachtrach agus scragall seachtrach. Sáraíonn sé ceanglais Cat7; a úsáidtear go coitianta le haghaidh timpeallachtaí tionsclaíocha nó ard-chur isteach.
Feidhmíonn sciath briste ag an bpointe foirceanta mar aeróg, ag tabhairt cuireadh do IEA teacht isteach. Go praiticiúil, Is féidir le crosstalk eachtrannach (AXT) méadú suas le 30 dB mura bhfuil an sciath bunaithe i gceart ag an seac - is leor nasc 10GBase-T a bhualadh as líne go hiomlán.
An Sciath a Thaisceadh i gceart
Ní bheidh seaicéad sciath úsáideach ach amháin má tá sé bunaithe ar thaobh amháin (an painéal paiste nó taobh an phláta balla). Cruthaíonn talamh ag an dá cheann lúb talún. Cuardaigh seaicéid le tithíocht miotail chomhtháite a ghearrann go díreach ar fhráma painéil paiste talún - cuireann sé seo deireadh leis an ngá atá le sreang talún pigtail ar leith agus laghdaítear earráidí suiteála.
GG45 vs TERA: Roghnú an Fhormáid Ceanglóra Cat7 Ceart
Ní úsáideann Cat7 comhéadan caighdeánach RJ45. Tá dhá chóras cónascaire i gceannas, agus má roghnaíonn tú an ceann mícheart ciallaíonn sé cordaí paiste agus aghaidhchláir neamh-chomhoiriúnacha a cheannach:
| Gné | GG45 | TERA |
|---|---|---|
| RJ45 Comhoiriúnach don Chúl | Tá | Níl |
| Minicíocht uasta | 600 MHz | 1000 MHz |
| Pointí Teagmhála | 8 ( 4 cúinne) | 8 |
| Cás Úsáide is Fearr | Timpeallachtaí measctha le feistí oidhreachta RJ45 | Cat7A iomlán nó bonneagar Cat7 saintógtha |
| Infhaighteacht Faceplate | Ar fáil go forleathan | Níos teoranta |
Don chuid is mó de shaotharlanna baile agus d’imscaradh gnólachtaí beaga, Is é GG45 an rogha phraiticiúil toisc go n-oibreoidh cordaí paiste RJ45 atá ann cheana féin ag leibhéil feidhmíochta Cat6A agus díghlasáil cordaí paiste Cat7 dúchais an bandaleithead iomlán 600 MHz.
Stíl Foirceannadh: Uirlis-Níos lú vs Punch-Down
Bíonn tionchar ag an gcaoi a gcuireann tú deireadh leis an gcábla isteach sa chuas ar an am suiteála agus ar an iontaofacht fhadtéarmach. Tagann seaicéid eochairchloiche Cat7 in dhá phríomhstíl foirceannta:

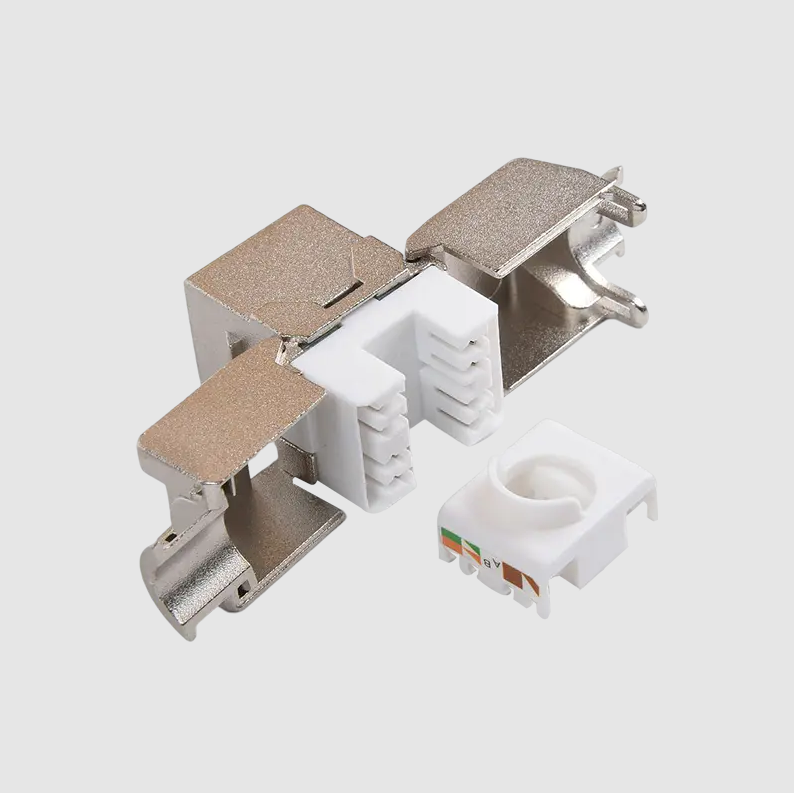

Uirlis Lúide (Gearrthóg IDC) Foirceannadh
Cuirtear seoltóirí isteach i sliotáin lipéadaithe agus gearrtar caipín síos, ag gearradh agus ag déanamh teagmhála ag an am céanna. I measc na mbuntáistí tá suiteáil níos tapúla (go hiondúil faoi 2 nóiméad in aghaidh an jack nuair a chleachtaítear é), níl aon uirlis pollta síos ag teastáil, agus riosca níos ísle seoltóirí ró-thiomáint. Tá an chomhbhabhtáil beagán níos airde in aghaidh an aonaid agus is lú an t-eolas atá ag suiteálaithe a bhfuil taithí acu ar mhodhanna traidisiúnta.
Foirceannadh Punch-Down (110-Stíl).
Tiomáineann uirlis 110 punch-síos gach seoltóir isteach i sliotán IDC. Is é an modh seo an caighdeán tionscail i gcáblú struchtúrtha agus is fearr le gairmithe a dhéanann obair painéil paiste ardtoirte é. Maidir le Cat7, cinntigh go bhfuil a socrú tionchar íseal — is féidir le fórsa iomarcach damáiste a dhéanamh don sciath scragall ar phéirí aonair, rud a dhíghrádaíonn an chosaint ar íoc tú as.
Cé acu ar cheart duit a roghnú?
- DIY nó rití beaga (1–10 seac): Tá níos lú uirlisí níos tapúla agus seachnaíonn sé costas uirlis punch-síos cáilíochta.
- Ritheann gairmiúil nó mór (20 seac): Soláthraíonn punch-down le uirlis chalabraithe torthaí níos comhsheasmhaí ar scála.
- Spásanna iarfheistithe nó daingean: Is gnách go mbíonn cúlphróifíl níos dlúithe ag seaicí gan uirlisí, agus is fusa oibriú leo taobh thiar de bhoscaí balla éadomhain.
Comhoiriúnacht Tomhsaire Seoltóra: An Jack a Mheaitseáil le Do Chábla
Déantar cáblaí Cat7 a mhonarú i malairtí soladach-lárnacha agus snáithe, agus tá dearadh teagmhála IDC difriúil ag teastáil ó gach ceann díobh:
- Seoltóir soladach (22–24 AWG): Caighdeán do ritheanna laistigh den bhalla. Déanann teagmhálaithe IDC an insliú a bhrú go glan ar shreang sholadach. Ná húsáid seaicéid shnáithe amháin le cábla soladach - is féidir go dteipfidh ar na sciatháin teagmhála suí i gceart, rud a fhágann go mbíonn leanúnachas uaineach.
- Seoltóir snáitheach (26–28 AWG): Úsáidtear é le haghaidh cordaí paiste. Tá sliotán níos leithne ag teagmhálaithe IDC le rátáil shnáithe chun dul i ngleic le filiméid iolracha. Má úsáidtear seac soladach amháin ar chábla sáinnithe, bíonn ardfhriotaíocht teagmhála agus cailliúint chomharthaí ann.
- Seaicéid dé-rátáilte (22–26 AWG): Glac leis an dá chineál seoltóra. Moltar nuair nach bhfuil tú cinnte faoi shonraí an chábla nó nuair a bhíonn timpeallacht mheasctha á thógáil agat.
Fíoraigh i gcónaí go bhfuil an raon AWG atá clóite ar an gcorp seac ag teacht le tomhas seoltóir do chábla sula gceannaítear é.
Cumraíocht Sreangaithe: T568A vs T568B
Jack eochair cat7s tacú le scéimeanna sreangú T568A agus T568B araon. Ní chuireann an scéim féin isteach ar fheidhmíocht — is é an rud is tábhachtaí ná comhsheasmhacht ar fud gach seac, painéal paiste, agus corda paiste sa rith chéanna. Trí T568A a mheascadh ag foirceann amháin le T568B ag an taobh eile cruthaítear cábla crossover, nach n-oibreoidh le lasca líonra caighdeánach.
- T568B an ceann is coitianta i suiteálacha tráchtála Mheiriceá Thuaidh.
- T568A is fearr sa rialtas agus i roinnt suiteálacha idirnáisiúnta, agus éilíonn ANSI/TIA-570-C é le haghaidh sreangú cónaithe.
I measc an chuid is mó de sheacaí Cat7 tá léaráidí sreangaithe dathchódaithe don dá scéim ar an gcorp nó sa phacáistiú. Roghnaigh ceann amháin agus doiciméadaigh do rogha - cosnaíonn sé seo aon duine a dhéanann cothabháil blianta ina dhiaidh sin.
Sonraíochtaí Buntábhachtacha le Seiceáil Roimh Cheannach
Bain úsáid as an seicliosta seo agus aon liosta seac eochairchloch Cat7 nó bileog sonraí á meas agat:
- bandaleithead rátáilte: Caithfidh sé a bheith ≥ 600 MHz. Tá aon rud níos ísle Cat6A nó níos ísle.
- Sciath: Tógáil S/FTP le tithíocht seoltaí a chónaíonn le painéal bunaithe.
- Caillteanas ionsáite ag 600 MHz: Ba chóir go mbeadh sé ≤ 0.4 dB in aghaidh an mhúnla cainéal ISO/IEC 11801.
- Next (Crosstalk Near-Deireadh) ag 600 MHz: Cuardaigh luachanna ≥ 60 dB le haghaidh corrlaigh os cionn an íosmhéid.
- Caillteanas tuairisceáin ag 600 MHz: ≥ Is tairseach praiticiúil é 15 dB le haghaidh iontaofacht 10GBase-T.
- Raon seoltóir: Deimhnigh go bhfuil sé ag teacht le AWG do chábla (go hiondúil 22-24 AWG le haghaidh Cat7 soladach sa bhalla).
- Timthriallta cúplála: Tá jacks cáilíochta rátáilte le haghaidh ≥ 750 ionsá. Is minic nach sonraítear ach 200 aonad buiséid.
- Plátáil teagmhála: Cuireann teagmhálacha órphlátáilte (≥ 50 µin) in aghaidh ocsaídiúcháin agus coinníonn siad friotaíocht íseal teagmhála le himeacht ama.
Botúin Suiteála Coitianta a Dhíghrádaíonn Feidhmíocht Cat7
Is féidir fiú an seac is airde den scoth a bhaint amach má shuiteáiltear go mícheart é. Seo iad na hearráidí is minice:
- Míthuiscint iomarcach ar fhoirceannadh: Ceadaíonn Cat7 uasmhéid de 13 mm (0.5 in) de sheoltóir untwisted ag an seac. Má sháraítear é seo méadaítear crosstalk agus féadann sé teip ar thástáil deimhnithe cainéil.
- Gan an lúb drip ar an sciath a chothabháil: Agus cábla sciath á ródú trí chuasanna balla, fág lúb beag chun cosc a chur ar an taise ó bhualadh ar feadh an braid isteach sa tithíocht seac.
- Ceangail cábla ró-dhaingean: Má dhéantar cábla S/FTP a chomhbhrú ag cora, dífhoirmítear na scragall péire aonair, rud a chruthaíonn neamhleanúnachas bacainn. Bain úsáid as ceanglóirí duán agus lúb in ionad naisc zip plaisteacha ar ritheann Cat7.
- Sáruithe íosta ar an ga lúbtha: Tá ga lúbtha íosta ag cábla Cat7 8 × an trastomhas cábla (go hiondúil ~60 mm do chábla trastomhas 7.5 mm). Cruthaíonn coranna níos déine machnaimh a theipeann ar thástálacha caillteanais fillte.
- Comhpháirteanna sciathaithe agus neamhshielded a mheascadh: Trí úsáid a bhaint as seaicéad Cat7 ar chábla Cat6A neamhshielded, nó vice versa, déantar an sochar sciath a dhiúltú agus cruthaítear neamhleanúnachas talún.
Cathain a Roghnaigh Cat7 Jacks Keystone vs Cat6A
Cosnaíonn bonneagar Cat7 go garbh 20–35% níos mó ná suiteáil Cat6A comhionann. Tá údar leis an bpréimh sin i gcásanna sonracha ach ní gá i gcásanna eile:
| Cás | An Caighdeán Molta | Cúis |
|---|---|---|
| Baile nó oifig bheag, lasc 1 Gbps | Cat6 nó Cat6A | Cat7 lastuas gan ghá |
| cnámh droma 10 Gbps, timpeallacht ghlan | Cat6A | Buaileann Cat6A le 10GBase-T ar chostas níos ísle |
| Ritheann 10 Gbps in aice le soilsiú nó mótair fluaraiseacha | Cat7 | Diúltaíonn sciath S/FTP IEA |
| Promhadh don todhchaí le haghaidh 25/40 Gbps | Cat7A | bandaleithead 1000 MHz ag teastáil |
| Urlár tionsclaíoch / déantúsaíochta | Cat7 nó Cat7A | Éilíonn timpeallacht throm EMI sciath iomlán |
Tástáil Do Cat7 Foirceannadh Tar éis Suiteáil
Is é tástálaí allamuigh an t-aon bhealach chun a dhearbhú go gcomhlíonann cainéal Cat7 spec. Ní leor na buntástálaithe mapa sreinge — ní thomhaiseann siad paraiméadair réimse minicíochta. Bain úsáid as tástálaí atá in ann Cruinneas Leibhéal IIIe nó Leibhéal IV (de réir IEC 61935-1) chun cainéal Cat7 a dheimhniú. Príomhthástálacha le rith:
- Léarscáil sreang: Fíoraíonn leanúnachas bioráin agus easpa péirí crosáilte, scoilte nó droim ar ais.
- Scuab caillteanas ionsáite (suas le 600 MHz): Deimhníonn sé go bhfanann maolú comhartha laistigh de theorainn chainéil Cat7 thar an raon minicíochta iomlán.
- Next agus FEXT: Tomhais Crosstalk a ghlacann saincheisteanna seoltóra nach bhfuil bainte amach ag an bpointe foirceanta seac.
- Leanúnachas sciath: Fíoraíonn sé go bhfuil an sreang draein nó an braid ceangailte deireadh go deireadh gan gearr chuig na péirí seoltóir.
Má theipeann ar chainéal, is iad na culprits is coitianta ná an iomarca míthuigthe ag an seac, scragall péire damáiste, nó nasc talún sciath ar iarraidh - is féidir iad seo a láimhseáil tríd an seac a athfhoirceannadh seachas an rith cábla a athsholáthar.
