Cad é painéal paiste snáithíní optúla agus conas a oibríonn sé?

Is bonneagar líonra caighdeánaithe é córas cáblaithe struchtúrtha a úsáideann painéil paiste, seaic eochairchloch, plátaí aghaidhe agus nascóirí chun naisc ghutha, sonraí agus snáthoptaice a eagrú laistigh d'fhoirgneamh nó d'ionad sonraí. Seachas cáblaí aonair a rith go díreach chuig feistí deiridh, cuireann córas struchtúrtha cáblaithe cáblaí chuig pointí dáileacháin láraithe, amhail painéal paiste nó painéal dáileacháin snáithíní, áit ar féidir naisc a thástáil, a atheagrú nó a leathnú gan cur isteach ar an gcuid eile den líonra. Sainmhínítear an cur chuige seo le caighdeáin a ndéantar tagairt leathan dóibh, lena n-áirítear ANSI/TIA-568 agus ISO/IEC 11801 , a shonraíonn ceanglais feidhmíochta maidir le catagóirí copair amhail Cat5e, Cat6 agus Cat6a, chomh maith le critéir tástála dá dtagraítear do chónaisc snáthoptaice. Is gnách go gcomhcheanglaíonn córas cáblaithe struchtúrtha dea-phleanáilte réiteach cáblaithe líonra a tógadh ó phainéil phaiste copair, seaicéid eochairchloch RJ45, plátaí aghaidh líonra agus painéil snáthoptaice paiste, go léir ag obair le chéile chun tacú le Ethernet, trácht gutha agus físeáin. Toisc go leanann na comhpháirteanna seo caighdeáin mheicniúla coitianta go ginearálta, is féidir táirgí cábla struchtúrtha ó ritheann táirgeachta éagsúla a mheascadh de ghnáth laistigh den imfhálú raca nó balla céanna, rud a shimplíonn cothabháil fadtéarmach agus uasghrádú sa todhchaí.

Tá ról lárnach ag painéil paiste snáthoptaice sa chreat seo nuair is gá do líonra síneadh thar theorainneacha faid an cháblaithe copair nó nuair a bhíonn bandaleithead breise ag teastáil le haghaidh naisc cnámh droma agus lárionad sonraí. Is é painéal paiste snáthoptaice, ar a dtugtar uaireanta painéal paiste ODF nó painéal dáileadh snáithíní, an pointe ina bhfuil cáblaí snáthoptaice ag teacht isteach spliced ​​nó ceangailte le cordaí paiste a leanann ar aghaidh chuig lasca, freastalaithe nó trealamh líonra eile. Féachann na hailt thíos ar an gcaoi a roghnaítear comhpháirteanna cáblaithe struchtúrtha, conas a dhéantar painéal paiste snáthoptaice a chumrú de ghnáth, agus cad iad na cleachtais suiteála a chabhraíonn le codanna copair agus snáthoptaice de réiteach cáblaithe líonra a choinneáil ag rith go hiontaofa le himeacht ama.

Comhpháirteanna Lárnacha de Chóras Struchtúrtha Cáblú

De ghnáth eagraítear córas cáblaithe struchtúrtha i líon beag catagóirí comhpháirteanna, gach ceann acu a mhonaraítear chun freastal ar riachtanais shainithe meicniúla agus leictreacha. Tugann an tábla thíos achoimre ar na príomh-chomhpháirteanna struchtúrtha córas cáblaithe a ndéantar tagairt dóibh san alt seo, lena n-áirítear cineálacha painéil paiste, seaic eochairchloch, plátaí aghaidhe agus crua-earraí cónascaire. Cuidíonn tuiscint ar ról gach comhpháirt struchtúrtha táirgí cáblaithe le suiteálaithe páirteanna comhoiriúnacha a roghnú agus cabhraíonn sé le bainisteoirí saoráidí acmhainn a phleanáil le haghaidh fáis sa todhchaí. I bhformhór na suiteálacha tráchtála, cuirtear na comhpháirteanna seo le chéile taobh istigh d'imfhálú mount balla nó raca, agus cuirtear cáblaí trí thráidirí tiomnaithe bainistíochta chun brú ar chónaisc a laghdú.

Dearadh Painéil Paiste Fiber snáthoptaice, Cumraíochtaí Calafoirt agus Roghanna Raca Mount

Déanann painéal paiste snáthoptaice agus fráma dáileadh optúil, a ghiorrú go minic go painéal ODF, cur síos ar threalamh dlúthbhainteach a úsáidtear chun naisc snáithíní a eagrú, cé go n-úsáidtear na téarmaí uaireanta beagán difriúil ar fud réigiúin agus soláthraithe. Go ginearálta, tagraíonn painéal paiste snáithín do raca dlúth nó imfhálú mount balla a shealbhaíonn líon teoranta calafoirt, a úsáidtear de ghnáth taobh istigh de sheomra teileachumarsáide, closet dáileadh urláir nó ionad sonraí beag. Is gnách go ndéanann painéal ODF cur síos ar fhráma níos mó, go minic le tráidirí inbhainte iolracha, a úsáidtear in oifig lárnach, ceanncheann nó lárionad sonraí níos mó chun comhaireamh snáithíní níos airde a bhainistiú. Comhlíonann ODF snáithíneach agus painéal snáithín caighdeánach an bhunfheidhm chéanna, is é sin splices comhleá nó snáithíní cónasctha a chosaint, croíleacáin snáithíní isteach agus amach a dháileadh, agus pointe cobhsaí lipéadaithe a sholáthar le haghaidh tástála agus paiste. Toisc go n-athraíonn an téarmaíocht, moltar go ginearálta do cheannaitheoirí a dhéanann meastóireacht ar phainéal dáilte snáithíní comhaireamh calafoirt, cumraíocht tráidire agus cineál cónascaire a dhearbhú seachas a bheith ag brath ar ainm an táirge amháin.

Déantar painéil paiste snáthoptaice a mhonarú go coitianta i bhfoirmíochtaí 12, 24, 48 agus 96 croí, agus tá roinnt dearaí painéil paiste snáthoptaice ard-dlúis ag tacú le comhaireamh níos airde fós d'iarratais lárionad sonraí. De ghnáth déantar comhaireamh calafoirt a mheaitseáil le airde aonad raca an imfhálú, toisc gur féidir le gach 1U de spás raca freastal de ghnáth ar líon sainithe suíomhanna oiriúnaitheora ag brath ar an gcineál oiriúnaitheora agus dearadh an tráidire. Is rogha choitianta é painéal paiste snáthoptaice 24 calafort do sheomraí teileachumarsáide níos lú agus do phointí dáileacháin FTTH, agus roghnaítear comhaireamh calafoirt níos airde níos minice d'iarratais cnámh droma lárionad sonraí agus oifig lárnach. Tá dearadh painéil paiste snáthoptaice raca ceaptha le suiteáil i raca trealaimh chaighdeánach 19 orlach, agus úsáidtear leaganacha mount balla i spásanna níos lú mar bhoscaí dáileadh urláir nó pointí rochtana FTTH nuair nach bhfuil raca iomlán praiticiúil.

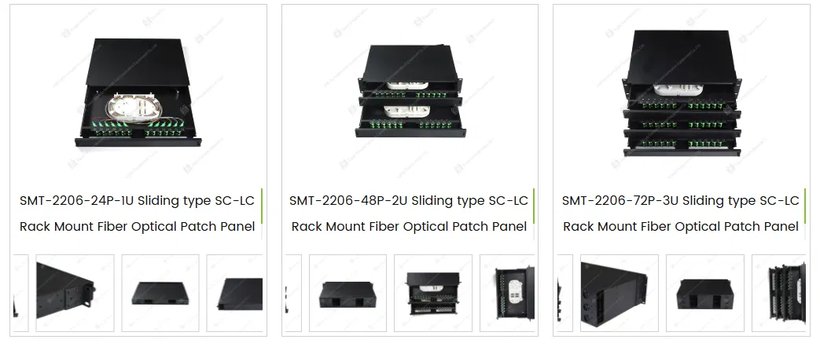

Taispeánann an grianghraf thuas sraith painéal paiste snáthoptaice raca mount a mhonaraigh Yuyao Simante Network Communication Equipment Co., Ltd, a léiríonn conas scálaí comhaireamh calafoirt le airde imfhálaithe. Freastalaíonn an leagan 1U ar 24 calafort, tá 48 calafort sa leagan 2U, agus freastalaíonn an leagan 3U ar 72 calafort, tar éis dearadh tarraiceán sleamhnáin a ligeann don tráidire tosaigh síneadh amach le haghaidh splicing, patching agus cothabhála gan an painéal a bhaint as an raca. Úsáideann gach aonad oiriúntóirí SC nó LC atá suite ar an bpainéal tosaigh, le tráidirí splice agus gnéithe bainistíochta snáithíní lonnaithe taobh istigh den tarraiceán chun cuidiú le ga lúbthachta snáithíní a chosaint agus an baol damáiste snáithíní a laghdú le linn seirbhíse. Tá an cineál sleamhnáin seo de phainéal paiste snáithín SC LC ODF beartaithe chun gluaiseachtaí, cuireann agus athruithe i dtimpeallachtaí a shimpliú ina dteastaíonn rochtain fhisiceach arís agus arís eile ar splices agus nascóirí ó theicneoirí. Is gnách go ndéantar táirgí painéil paiste snáthoptaice raca mount den chineál seo a shuiteáil i seomraí teileachumarsáide, ionaid sonraí, oifigí lárnacha ISP agus pointí dáileacháin FTTH áit a bhfuil gá le foirceannadh snáithíní eagraithe inseirbhíse.

Feidhmíocht Bandaleithead na gCatagóirí Cáblú Copar a Úsáidtear le Seaicéid Keystone agus Painéil Paiste

Sainmhínítear feidhmíocht cáblaithe struchtúrtha copair de réir rátálacha catagóir arna mbunú faoi ANSI/TIA-568 agus ISO/IEC 11801, lena sonraítear bandaleithead minicíochta íosta do gach catagóir de cháblaí agus de chrua-earraí nasctha. De réir na gcaighdeán seo, tá rátáil le haghaidh cáblaí Chatagóir 5e 100 MHz , Tá rátáil ag cáblú Chatagóir 6 250 MHz , Tá rátáil ag cáblú de Chatagóir 6a 500 MHz , agus rátáiltear cáblaí Chatagóir 8 2000 MHz . Toisc go bhfuil painéal paiste, jack eochairchloiche Cat6 agus jack eochairchloiche RJ45 go léir mar chuid den chainéal céanna, ní mór do gach comhpháirt sa nasc, ó chalafort an phainéil paiste cat6 go dtí an jack keystone jack cat6 foirceannadh go dtí an cónascaire fireann RJ45 ag deireadh an trealaimh, an rátáil chatagóir a chomhlíonadh nó a shárú chun an nasc a chomhlíonadh mar a bhí beartaithe. Léirítear sa chairt thíos conas a mhéadaíonn acmhainn bandaleithead thar na catagóirí seo, rud a chuidíonn le míniú a thabhairt ar an bhfáth a bhfuil go leor dearaí réitigh cáblaithe líonra fiontair tar éis bogadh i dtreo crua-earraí Chatagóir 6 agus Chatagóir 6a le haghaidh suiteálacha nua. Is cleachtas forleathan é roghnú crua-earraí painéil paiste agus eochairchloiche atá rátáilte don chatagóir chéanna nó níos airde ná an cábla suiteáilte i measc monaróirí agus suiteálaithe táirgí cáblaithe struchtúrtha, toisc gur féidir le comhpháirteanna mímheaitseála bandaleithead indéanta an naisc iomláin a theorannú.

Déanann an chairt thuas comparáid idir an rátáil bandaleithead íosta de cheithre chatagóir choiteanna cáblaithe copair mar atá sainmhínithe ag ANSI/TIA-568 agus doiciméid ghaolmhara ISO/IEC 11801. Tacaíonn catagóir 5e, atá fós le fáil i go leor suiteálacha oifige níos sine, le bandaleithead 100 MHz agus baineann sé go ginearálta le Gigabit Ethernet ag faid chábla caighdeánach. Déanann Catagóir 6 an figiúr sin a dhúbailt go 250 MHz agus féadann sé tacaíocht a thabhairt do 10 Gigabit Ethernet thar faid chainéil níos giorra, agus is cúis amháin é sin Jack eochairchloch Cat6 agus crua-earraí painéal paiste cat6 fós sonraithe go forleathan i dtionscadail réitigh cáblaithe líonra nua. Leathnaíonn Catagóir 6a bandaleithead go 500 MHz agus cuireann sé rialú níos déine ar crosstalk eachtrannach, rud a ligeann do 10 Gigabit Ethernet rith thar an fad cainéal iomlán 100 méadar atá ceadaithe ag an gcaighdeán. Tá catagóir 8, rátáilte ag 2000 MHz, beartaithe go príomha do naisc an-ghearr lárionad sonraí seachas do cháblaí ginearálta oifige. Toisc go n-ardóidh riachtanais bandaleithead de réir mar a dhéantar líonraí a uasghrádú, lorgaíonn go leor bainisteoirí saoráidí monaróirí painéil paiste agus eochairchloiche a dtugann a línte táirge cosán uasghrádaithe soiléir ó Cat6 go crua-earraí Cat6a laistigh den lorg céanna.

Cineálacha nascóirí le haghaidh Painéil Paiste Fiber snáthoptaice: SC, LC, FC agus ST

Tógtar painéil paiste snáthoptaice timpeall ar líon beag cineálacha cónascaire agus oiriúnaitheoirí caighdeánaithe, is coitianta SC, LC, FC agus ST. Úsáideann cónaisc SC meicníocht latching brú-tharraingt agus ferrule sách mór 2.5 milliméadar, agus tá siad fós coitianta in iarratais painéil dáileadh snáithíní teileachumarsáide agus fiontair. Úsáideann cónaisc LC ferrule 1.25 milliméadar níos lú le stíl latch den chineál céanna, a cheadaíonn thart ar dhá uair an dlús calafoirt de chónaisc SC laistigh den leithead céanna painéil, rud a fhágann go bhfuil LC ina rogha minic le haghaidh dearadh lárionad sonraí painéil paiste snáthoptaice snáithíneach ard-dlúis. Úsáideann cónaisc FC cúpláil snáithithe a sholáthraíonn nasc meicniúil slán agus atá sonraithe fós i roinnt timpeallachtaí plandaí agus tástála lasmuigh ina bhfuil friotaíocht creathadh mar thosaíocht. Úsáideann cónaisc ST meicníocht glasála casadh lódáilte earraigh agus bhí siad coitianta go stairiúil in imscaradh painéil paiste snáthoptaice ilmhód go luath, cé go sonraíonn tionscadail níos nuaí go minic crua-earraí SC nó LC.

Déantar feidhmíocht optúil do na cineálacha cónascaire seo a mheas go coitianta i gcoinne na gcritéar dá dtagraítear i Telcordia GR-326-CORE agus IEC 61753-1, a dhéanann cur síos ar mhodhanna tástála chun caillteanas ionsáite, cailleadh fillte agus marthanacht mheicniúil chónaisc snáthoptaice aon mhodha a chur isteach. Déanann tagarmharcanna tionscail foilsithe dá dtagraítear thar il-mhonaróirí cónascaire cur síos go coitianta ar an gcaillteanas uasta ionsáite tipiciúil sa raon de thart ar 0.2 go 0.3 dB do chónaisc SC, LC agus FC foirceanta monarcha faoi ghnáthchoinníollacha cúplála. Is minic a dhéantar feidhmíocht caillteanais tuairisceáin a thagarmharcáil ag 50 dB nó níos airde do chónaisc snasta UPC agus 60 dB nó níos airde do chónaisc snasta APC, bunaithe ar an gcatagóir chéanna foinsí foilsithe. Is minic a dhéantar marthanacht mheicniúil a thagarmharcáil ag íosmhéid de 500 timthriall cúplála faoi thástáil marthanachta stíl Telcordia GR-326-CORE. Is ionann na figiúirí seo agus tagarmharcanna tionscail a ndéantar tagairt dóibh go coitianta seachas luachanna ráthaithe d’aon táirge ar leith, toisc gur féidir leis an bhfeidhmíocht iarbhír a bheith éagsúil de réir an mhonaróra, de réir cháilíocht an fhearúil agus láimhseála allamuigh.

Léiríonn an chairt thuas tagarmharcanna um chaillteanais ionsáite uasta a dtagraítear dóibh go coitianta i ndeicibeilí le haghaidh cineálacha cónascaire SC, LC, FC agus ST, bunaithe ar chritéir tástála tionscail foilsithe amhail Telcordia GR-326-CORE. Is minic a bhaineann cónaisc SC, LC agus FC le tagarmharcanna caillteanais ionsáite uasta gar do 0.3 dB nuair a dhéantar iad a fhoirceannadh i gceart agus a chúpláil faoi ghnáthchoinníollacha. Tá nascóirí ST, a bhíonn ag brath ar chúpláil glasála twist seachas comhéadan tarraingt brú nó snáithithe, níos minice ag baint le tagarmharc beagán níos airde in aice le 0.5 dB mar gheall ar dhifríochtaí i lamháltas ailínithe. Ciallaíonn caillteanas isteach níos ísle go ginearálta go gcailltear níos lú comhartha optúla ag gach pointe nasctha, rud a éiríonn níos suntasaí in iarratais snáithíní ODF agus painéil dáileacháin snáithíní a chuimsíonn ilphointí splice agus paiste feadh nasc amháin. Is tagarmharcanna tionscail ginearálta iad na figiúirí seo seachas sonraíochtaí a ráthaítear le haghaidh bhaisc áirithe nascóirí, agus braitheann na torthaí iarbhír ar cháilíocht snas ferrule, cleachtais ghlantacháin agus comhaireamh timthriall cúplála. Is minic a dhéanann dearthóirí líonra ag pleanáil painéal paiste snáithíní le haghaidh reáchtáil cnámh droma fada, nó leagan amach lárionad sonraí an phainéil paiste snáthoptaice ard-dlúis, caillteanas ionsáite carnach ar fud na bpointí nasctha go léir ina n-áirimh bhuiséid nasc foriomlán.

Dlús Calafoirt Inscálaithe i nDearadh Painéal Paiste Fiber snáthoptaice Rack Mount

Is gnách go mbíonn imfháluithe painéil paiste snáthoptaice raca suite in aonaid raca caighdeánacha, giorraithe go coitianta 1U, 2U nó 3U, le scálaithe comhaireamh calafoirt de réir cé mhéad suíomhanna oiriúnaitheora agus tráidirí splice a d'oirfeadh taobh istigh de gach aonad de spás raca ingearach. Leanann an tsraith painéil paiste snáithíní snáthoptaice tráidire sleamhnáin dá dtagraítear níos luaithe san Airteagal seo an patrún seo, ag tairiscint cumraíocht 24 calafort in imfhálú 1U, cumraíocht 48 calafort in imfhálú 2U agus cumraíocht 72 calafoirt i imfhálú 3U. Ceadaíonn an cineál scálaithe seo áis chun cumas cáblaithe a phleanáil roimh ré, ag roghnú painéal paiste snáthoptaice 24 port raca mount le haghaidh seomra teileachumarsáide níos lú nó painéal comhaireamh calafoirt níos airde le haghaidh cnámh droma lárionad sonraí gan athrú ar an dearadh painéil iomlán nó an cineál oiriúnaitheora. Toisc go gcuireann gach aonad raca breise líon comhréireach calafoirt sa dearadh seo, is féidir le pleanálaithe riachtanais acmhainne sa todhchaí a mheas de réir buiséid spáis raca seachas líne táirge painéil snáithíní go hiomlán difriúil a mheas do gach méid tionscadail.

Taispeánann an chairt thuas conas scálaí comhaireamh calafoirt le airde aonad raca do shraith painéal paiste snáthoptaice tráidire sleamhnáin ionadaíoch, bunaithe ar na cumraíochtaí 1U, 2U agus 3U dá dtagraítear san Airteagal seo. Freastalaíonn an imfhálú 1U ar 24 calafort, tá 48 calafort san imfhálú 2U, agus tá 72 calafort san imfhálú 3U, rud a léiríonn méadú comhréireach de 24 calafort do gach aonad raca airde breise sa dearadh tarraiceán sleamhnáin áirithe seo. Tá an cineál seo scálaithe intuartha úsáideach nuair a dhéantar comparáid idir rogha painéil paiste snáithín agus stíleanna painéil eile a d'fhéadfadh calafoirt a phacáil ar bhealach níos lú éifeachtúla nó nach bhfuil tráidire sleamhnáin acu le haghaidh rochtana splice. Is minic a bhíonn áiseanna le spás raca teoranta i bhfabhar dlús calafoirt níos airde in aghaidh an aonaid raca, toisc go laghdaíonn sé líon na n-imfhálú a theastaíonn chun deireadh a chur le líon áirithe snáithíní. Ag an am céanna, éilíonn painéil dlús calafoirt an-ard bainistíocht snáithíní inmheánacha cúramach chun cuidiú le ga íosta lúbthachta a chaomhnú, mar sin níl ach fachtóir amháin le comhaireamh calafoirt a mheá taobh le dearadh tráidire splice agus gnéithe ródaithe cábla nuair a bhíonn painéal dáileadh snáithíní á roghnú.

Treochtaí Tionscail ag Múnlú Cáblú Struchtúrtha agus Imscaradh Dáilte Snáithín

Le blianta beaga anuas tá an t-éileamh ar chomhpháirteanna struchtúrtha córas cáblaithe, lena n-áirítear painéil paiste, seaic eochairchloch agus painéil paiste snáthoptaice, múnlaithe ag leathnú leanúnach na n-ionad sonraí, an bonneagar scamall agus na snáithíní chuig na húsáidí baile. De réir tuarascála taighde margaidh tionscail amháin, measadh go raibh an margadh cáblaithe struchtúrtha domhanda níos mó ná 20 billiún dollar na Stát Aontaithe i 2025, le ráta fáis bliantúil cumaisc réamh-mheasta in aice le 8 faoin gcéad trí lár na 2030í, curtha i leith go príomha le lárionad sonraí agus leathnú bonneagair scamall. Tá sé tugtha faoi deara ag an gcatagóir chéanna d’anailís mhargaidh gur feidhmchláir líonra achair logánta ba chúis go stairiúil do thromlach de mhéid an chábla struchtúrtha suiteáilte de réir ioncaim, agus is ionann feidhmchláir lárionad sonraí agus ceann de na codanna atá ag fás níos tapúla de réir mar a leanann eagraíochtaí ar aghaidh ag leathnú acmhainne freastalaí agus stórála. Chuir cláir snáithín sa bhaile leis an éileamh ar réitigh painéil dáileacháin snáithíní FTTH freisin, toisc go n-éilíonn gach nasc suibscríobhaí nua de ghnáth splice nó pointe paiste tiomnaithe ag painéal dáileacháin idir an snáithín plandaí lasmuigh agus áitreabh an chustaiméara. Tugann na treochtaí seo le fios gur dócha go bhfanfaidh táirgí cábla struchtúrtha atá dírithe ar chopair, mar shampla eochairchloiche Cat6 agus crua-earraí painéil paiste, agus táirgí painéil paiste snáthoptaice ábhartha mar go leanann líonraí ag leathnú trasna deighleoga copair agus snáithíní go comhthreomhar.

Léiríonn an chairt thuas dáileadh neas ar imscaradh struchtúrtha cáblaí de réir catagóire iarratais, bunaithe ar mheastacháin taighde margaidh foilsithe seachas ar dhaonáireamh domhanda amháin fíoraithe. Go stairiúil ba é imscaradh líonra ceantair áitiúil, a chlúdaigh gnáth-thimpeallachtaí oifige agus fiontair, an sciar aonair is mó de thoirt an chábla struchtúrtha, ag teacht le láithreacht leathan painéil paiste, seaic eochairchloch agus aghaidhphlátaí thar ghnáthfhoirgnimh thráchtála. Léiríonn feidhmchláir lárionad sonraí sciar atá ag fás níos lú ach go ginearálta níos tapúla, rud a léiríonn an t-athrú i dtreo seomraí freastalaí ard-dlúis agus bonneagar scamall a bhíonn ag brath níos mó go minic ar phainéal paiste snáthoptaice agus ar tháirgí painéil dáileadh snáithíní ard-dlúis. Áirítear leis an sciar eile feidhmchláir eile cosúil le timpeallachtaí tionsclaíocha, cónaithe agus speisialaithe teileachumarsáide, a athraíonn go mór de réir réigiúin agus cineál tionscadail. Toisc go bhfuil difríocht idir meastacháin mhargaidh idir soláthraithe taighde, ba cheart na céatadáin a léirítear anseo a léamh mar léiriú ginearálta ar scála coibhneasta seachas mar fhigiúr beacht d’aon bhliain nó réigiún ar leith. Is cúis amháin é an patrún ginearálta seo ná go gcoimeádann go leor déantúsóirí táirgí cáblaithe struchtúrtha línte táirge comhthreomhara a chlúdaíonn an dá phainéal paiste copair agus crua-earraí eochairchloiche taobh le painéal paiste snáthoptaice agus táirgí painéil ODF.

Cleachtais Suiteáil le haghaidh Painéil Paiste, Faceplates agus Keystone Jacks

Go ginearálta leanann suiteáil comhpháirteanna struchtúrtha córas cáblaithe seicheamh comhchosúil cibé an bhfuil painéal paiste copair, faceplate líonra nó painéal paiste snáthoptaice i gceist leis an tionscadal, cé go bhfuil an modh foirceanta sonrach difriúil idir meáin chopair agus snáithíní. Déanann na céimeanna thíos cur síos ar sheicheamh suiteála ginearálta a leantar de ghnáth i dtionscadail cáblaithe tráchtála, cé gur cheart tosaíocht a thabhairt i gcónaí do chóid áitiúla, do threoracha monaróir cábla agus sonraíochtaí tionscadail thar aon tuairisc ghinearálta.

1. Déan bealaí cábla a phleanáil agus lipéadaigh an dá cheann de gach rith cábla sula dtosaíonn an tsuiteáil, ionas go mbeidh an nasc ag an gcalafort paiste cat6 nó an t-oiriúntóir painéal snáithín ag teacht leis an pláta aghaidh líonra comhfhreagrach nó asraon balla.
2. Suiteáil an painéal paiste, plátaí filler painéil paiste bán agus crua-earraí bainistíochta cábla taobh istigh den imfhálú raca nó balla, ag fágáil spás leordhóthanach le haghaidh ga lúbthachta cábla ar thaobh chúl an phainéil.
3. Cuir deireadh le gach cábla copair isteach i seac eochairchloiche Cat6 nó i seac eochairchloiche RJ45 ag baint úsáide as an uirlis foirceanta atá sonraithe ag monaróir an traic, ansin léim an seac eochairchloiche críochnaithe isteach sa phainéal paiste nó oscailt aghaidhphláta an líonra.
4. Le haghaidh painéal paiste snáthoptaice, bealach snáithíní isteach sa tráidire splice nó suíomh oiriúntóra, splicing comhleá iomlán nó nascóirí, agus gléasadh fad snáithín sa bhreis taobh istigh den tráidire chun cuidiú leis an ga Bend íosta a shonraítear don chineál cábla a choinneáil.
5. Déan tástáil ar gach nasc críochnaithe le tástálaí deimhnithe cábla cuí nó le sraith tástála caillteanais optúla sula gcuirtear an nasc i seirbhís, agus taifead na torthaí le haghaidh tagartha sa todhchaí.
6. Lipéadaigh tosaigh an phainéil paiste, faceplate agus calafoirt an phainéil snáithíní go soiléir, ag meaitseáil na doiciméid a cruthaíodh le linn na céime pleanála.

Breithnithe Comhoiriúnachta do Chomhpháirteanna Cáblú Snáithín agus Copar

Toisc go dtáirgeann go leor déantúsóirí éagsúla comhpháirteanna córas cáblaithe struchtúrtha, coinnítear an chomhoiriúnacht go ginearálta trí chloí le caighdeáin mheicniúla agus leictreacha choiteanna seachas trí dhearadh dílseánaigh amháin. Tógtar jacks eochairchloiche, cibé acu a thuairiscítear mar sheic eochairchloiche Cat6 nó jack eochairchloiche ginearálta rj45, de réir lorg caighdeánaithe eochairchloch, agus mar sin is féidir jacks ó línte comhpháirteanna táirgí cábla struchtúrtha éagsúla a chur isteach sa phainéal paiste céanna nó oscailt aghaidhphláta líonra. In iarratais snáithíní, tá an chomhoiriúnacht dírithe ar oiriúntóir agus cineál cónascaire seachas lorg eochairchloch, agus mar sin tá painéal paiste snáthoptaice ina bhfuil oiriúntóirí SC ag luí go ginearálta le cordaí paiste foirceanta SC agus pigtails, agus éilíonn painéal daonra LC cordaí foirceanta LC, is cuma cén monaróir painéil snáithíní a tháirgtear an t-imfhálú. Go ginearálta moltar do cheannaitheoirí a dhéanann measúnú ar sholáthraí painéal paiste snáthoptaice, monaróir painéal paiste ODF nó monarcha painéal paiste snáithín raca mount do thionscadal nua cineál oiriúnaitheora, comhaireamh calafoirt agus airde aonad raca a dhearbhú i gcoinne a ngléasra cáblaithe atá ann cheana féin sula ndéanann siad ordú, ós rud é nach féidir cineálacha cónascaire mímheaitseála a mheaitseáil gan comhshó adapter. Má dhéantar na sonraí seo a dheimhniú roimh ré, cabhraíonn sé seo le hathoibriú a sheachaint agus tacaíonn sé le haistriú níos rianúla nuair a leathnaítear réiteach cáblaithe líonra atá ann cheana féin le painéal paiste breise, seac eochairchloiche nó cumas painéil paiste snáthoptaice.

Maidir le Yuyao Simante Network Communication Equipment Co., Ltd

Is monaróir gairmiúil réitigh cáblaithe líonra agus táirgí snáithíní optúla é Yuyao Simante Network Communication Equipment Co., Teo, ag comhtháthú dearadh, forbairt, díolacháin agus seirbhís. Le beagnach 20 bliain seirbhíse, dhírigh an chuideachta ar riachtanais an chustaiméara a chomhlíonadh trí shaineolas innealtóireachta feidhmeach, agus é mar aidhm aige luach a sholáthar do chustaiméirí ó na céimeanna is luaithe de chumarsáid tionscadail. Bunaithe ar chóras aibí taighde agus forbartha, tugtar aghaidh ar chobhsaíocht cáilíochta an táirge ag tosú ag an gcéim deartha. Coinníonn an chuideachta foireann theicniúil de níos mó ná 10 n-innealtóirí agus os cionn 30 foireann theicniúil lánaimseartha a leanann ar aghaidh ag cur ionchur gairmiúil i dtreo feabhsú cáilíochta agus nuashonruithe táirge, lena n-áirítear an painéal paiste snáthoptaice, eochairchloiche, painéal paiste agus línte táirge faceplate dá dtagraítear san alt seo.
