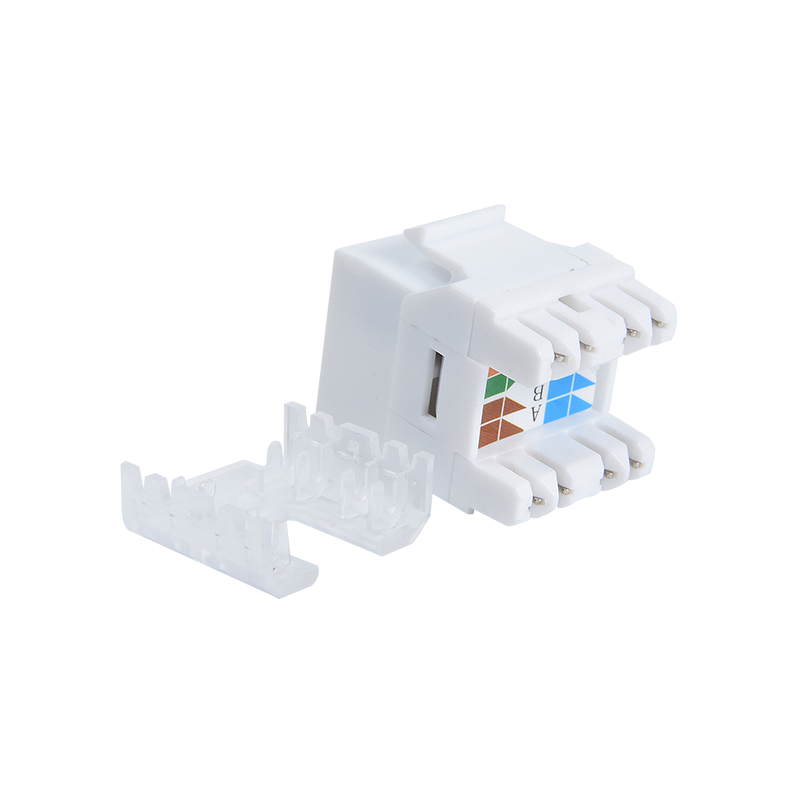

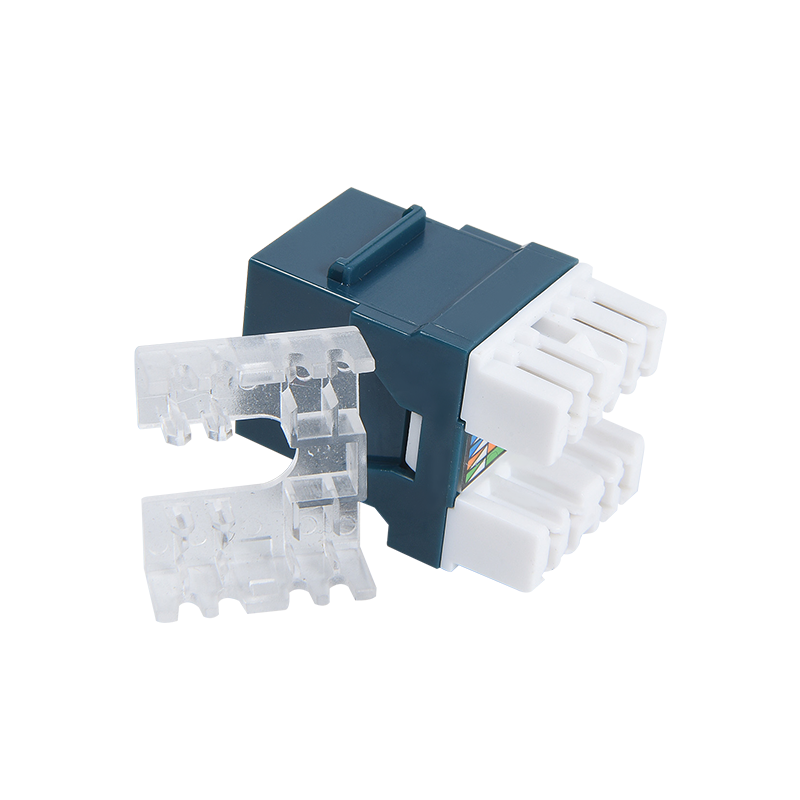

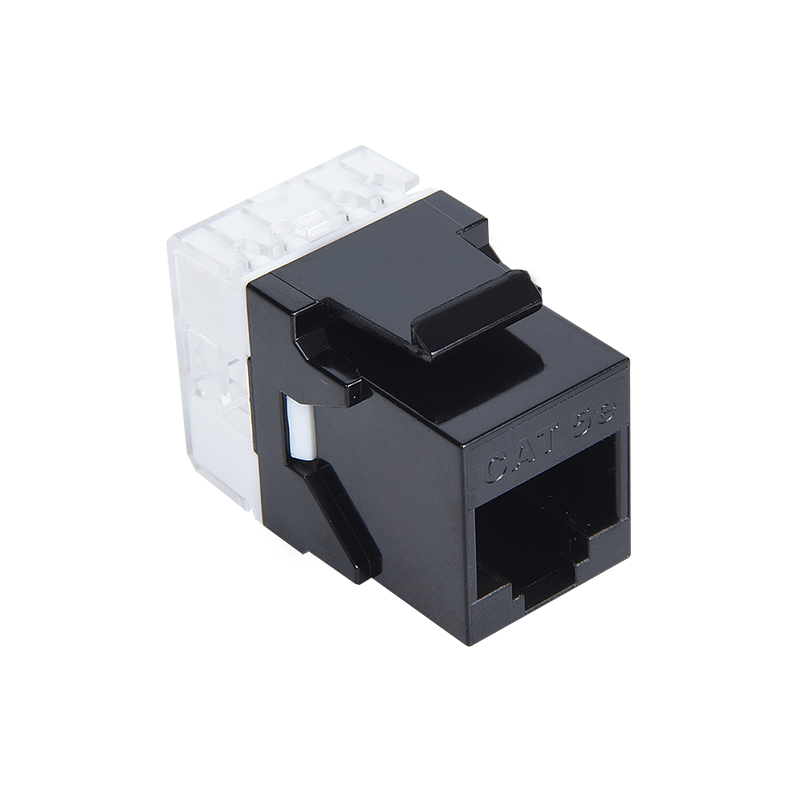

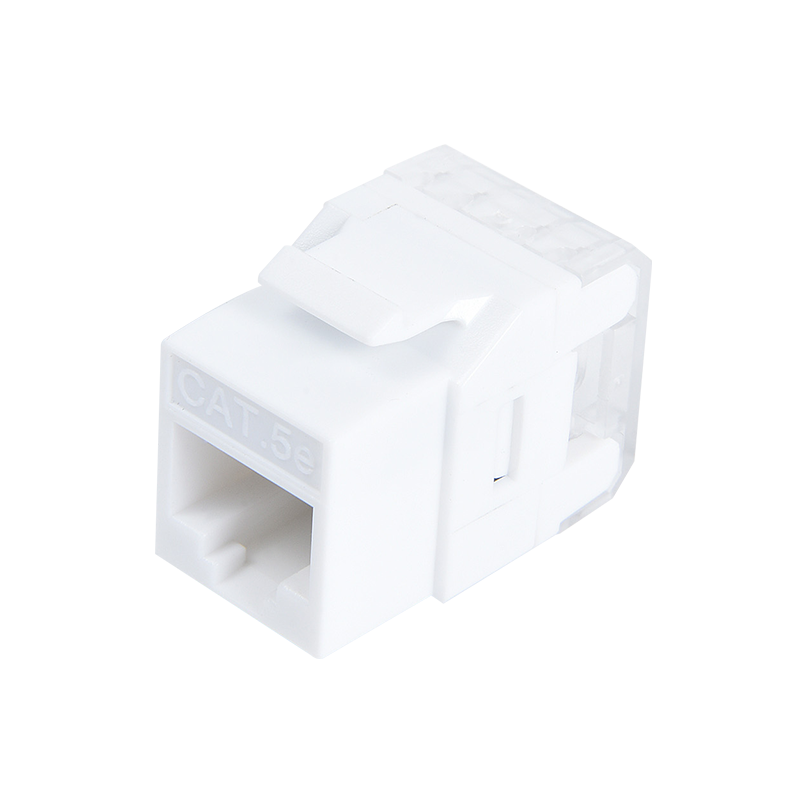

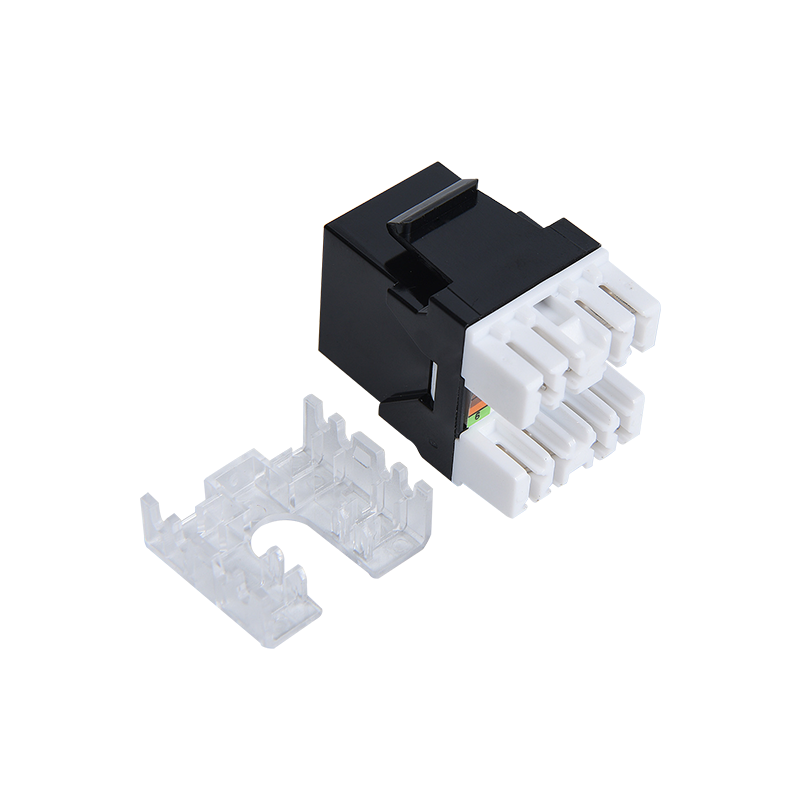

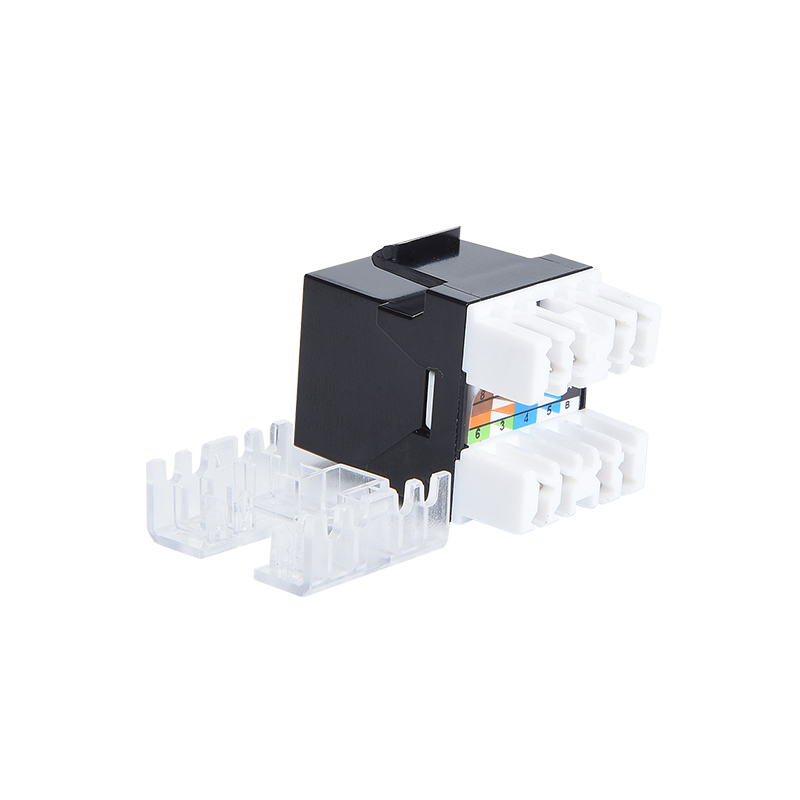

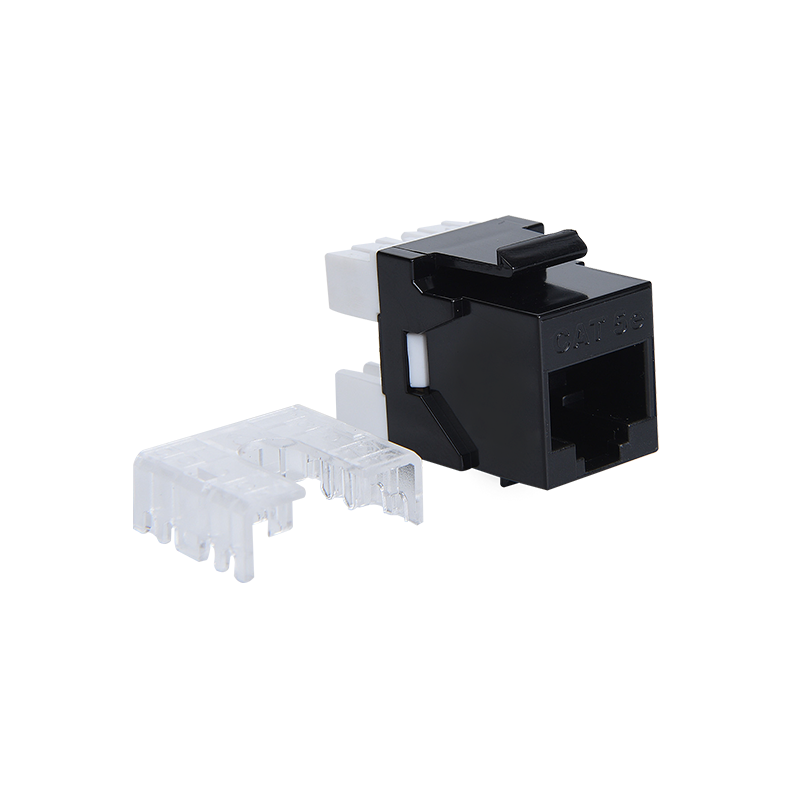

Is cineál cónascaire é Jack Keystone Cat5E a úsáidtear chun cábla CAT5E a fhoirceannadh i bpláta balla nó i bpainéal paiste. Is gléas beag é a cheadaíonn don chábla a bheith plugáilte isteach, ag nascadh na sreanga taobh istigh le líonra. Ceadaíonn dearadh "Keystone" an Jack é a chur isteach go héasca agus a bhaint as pláta balla nó painéal paiste, rud a chiallaíonn gur rogha coitianta é do shuiteálacha líonra. Tagraíonn an t-ainmniú "CAT5E" do chatagóir an chábla, agus is é "Cat5E" an cineál cábla pair is coitianta a úsáidtear le haghaidh líonraí Ethernet.
1. Grád Dearaidh Táirgí: Ceanglóir Uilíoch Grád 2
Dearadh leabaithe, is féidir an modúl a shuiteáil ar an bhfráma dáilte lasnairde chun fráma dáilte modúlach a dhéanamh.
3. Modh Nasctha: RJ45 Jack le geansaí, IDC a cuireadh i gcrích le sreangú cothrománach. Glacann an teagmháil PIN Teagmhála le teicneolaíocht ard-dhíscaoilte, a laghdaíonn luach crosstalk an deireadh go héifeachtach.
4. Riachtanais chomhshaoil: Caighdeáin ROHS a chomhlíonadh.
5. Ábhar Réamhrá: Úsáidtear an táirge modúil seo chun an sreangú cothrománach sreangaithe agus an limistéir oibre a nascadh ar an urlár céanna den fhoirgneamh, agus úsáidtear é go príomha le haghaidh trealaimh sreangaithe agus trealamh teirminéil nó nasc tiontaithe cuibheoir. Is iad na cáblaí cúplála agus cúplála táirgí ná cáblaí péire casta acastóra copair agus geansaithe acastóra copair.
6. Caidreamh idir-mheaitseála: Úsáid le cónaisc den tsraith chaighdeánach chéanna
7. Caighdeán infheidhme: Sonraíocht Ghinearálta: YD/T 926.1-2009
Fo-chaighdeán: YD/T 926.3-2009
8. Paraiméadair theicniúla:
Saintréithe Leictreacha:
A. raon minicíochta: 1 ～ 100MHz
B. Voltas Oibre: 125 V.
C. Voltas a sheasamh: DC1000V (AC750V) 1min gan miondealú agus feiniméan arrcing
D. Tanúchán Crosstalk Near-deireadh Next: ≥6db
E. Friotaíocht inslithe: Luach tosaigh ≥ 100mΩ
Tar éis tástáil teasa taise tairiseach ≥100mΩ
Airíonna meicniúla:
A. Fórsa a chur isteach agus fórsa tarraingthe amach: Níl an fórsa isteach níos mó ná 20n, agus níl an fórsa tarraingthe amach níos lú ná 20n
B. Éifeacht Nasc Nasctha Ceanglóir: 50N 60 ± 5s
C. Tá críochfort IDC clampáilte go 22 ~ 26awg péire casta
Marthanacht:
A. An líon uaireanta a chuirtear an breiseán agus an soicéad isteach: 750 uair
B. Líon na bhFoirceannadh Sreang: 250 uair
9. Cóireáil ábhair agus dromchla:
A. Ábhar miotail:
Snáthaid Óir: Pláta Óir Cré -Umha Fosfar Plátáilte
Críochfort Sreang Cárta IDC: Nicil Cré -umha Fosfair plátáilte
B. Ábhair neamh-mhiotalacha:
Plaisteach: PC polacharbónáite
C. Tiús na Sraithe Óir-Phlátáilte: 6 ~ 50U Plátáilte Óir
D. Ábhar PCB: FR4
10. Feidhmíocht chomhshaoil: Teocht: -25 ～ 70 ℃ Taise: ≤85% (teocht 85 ℃ ± 3 ℃)
Tástáil spraeála salainn:
F. Is é luach pH an tuaslagáin salainn roimh adamháil idir 6.5 agus 7.2 (35 ± 2 ℃);
B. Ullmhaítear an tuaslagán salainn le clóiríd sóidiam (íon go ceimiceach, íon go hanailíseach) agus le huisce driogtha nó dí -ianaithe.
Is é a thiúchan (5 ± 0.1)% (céatadán maise);
C. Glactar le hadamh leanúnach, agus is é 48h an ré a mholtar;
D. Nuair a bhíonn sé ag adamh, is gá cosc a chur ar eisíontais amhail ola agus deannach agus teocht agus taise an scaird aeir ó dhul i bhfeidhm ar an obair.
Coinníollacha don spás.
11. Líníocht imlíne agus uasmhéid saincheaptha.
12. Pacáistiú agus Stóráil: Cuirtear an táirge isteach i mála blister speisialta, agus ansin cuirtear isteach i mbosca cairtchláir é, agus cuirtear na gabhálais táirgí ag an am céanna, agus cuirtear lipéad a léiríonn an tsamhail táirge agus an chainníocht greamaithe ar choirnéal uachtarach na láimhe clé de thosach an chartáin, agus é a chur sa chartán. Ba chóir na táirgí pacáistithe a stóráil i stóras ina bhfuil an teocht chomhthimpeallach -5 ℃ ~ 30 ℃, níl an taiseachas coibhneasta níos mó ná 70%, agus níl aon aigéad, alcaile agus gáis creimneach eile san aer máguaird, agus tá an tréimhse stórála trí bliana.
Cainníocht phacála rialta: 10 mbosca in aghaidh an chartáin, 50 ríomhaire in aghaidh an bhosca, 500 ríomhaire in aghaidh an chartáin.
13. Nóta: Marc Úsáide Táirgí: Pacáistiú Sonraithe do Chustaiméirí.
