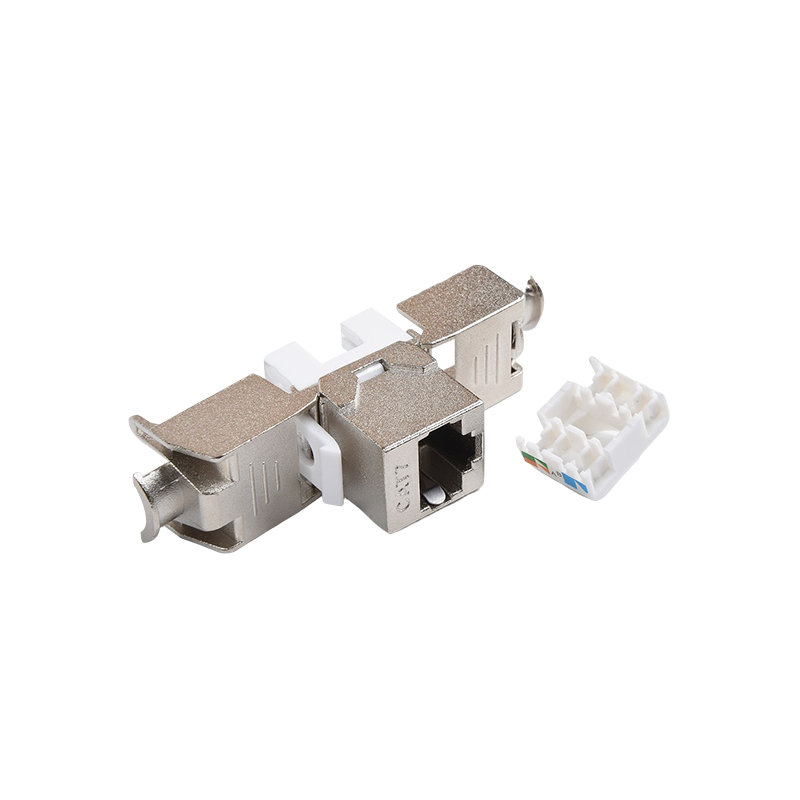

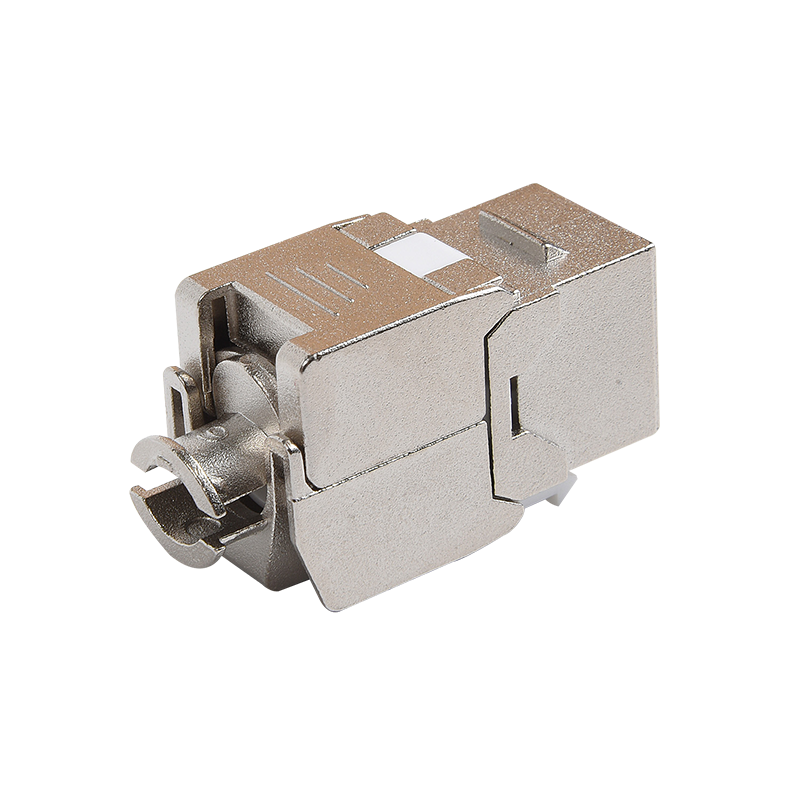

Is cineál de Jack Keystone é Jack Keystone Cat7 atá deartha chun tacú le caighdeán CAT7 do líonrú Ethernet. Is caighdeán é CAT7 (Catagóir 7) do chórais chábla agus cónascaire atá in ann aistriú sonraí níos tapúla agus bandaleithead níos mó ná caighdeáin roimhe seo amhail CAT6A, CAT6, CAT5E agus CAT5.
Is cónascaire beag modúlach é Jack Keystone is féidir a úsáid chun deireadh cábla a fhoirceannadh. Tá an Keystone Jack deartha chun dul isteach i bpláta balla nó i bpainéal paiste Keystone, a sholáthraíonn suíomh lárnach chun cáblaí a nascadh agus a dhícheangal. Is iondúil go mbíonn sraith bioráin seoltaí san áireamh i Jack Keystone CAT7 a úsáidtear chun naisc a dhéanamh leis na sreanga taobh istigh den chábla.
Tá Jacks Keystone CAT7 deartha chun tacú le haistriú sonraí ardluais agus is iondúil go n-úsáidtear iad i lárionaid sonraí, i seomraí freastalaí, agus i dtimpeallachtaí líonraithe ardfheidhmíochta eile ina bhfuil aistriú sonraí ardluais agus crosstalk íseal ríthábhachtach. Tacaíonn siad freisin le caighdeán Ethernet 10Gigabit agus fiú 40gigabit Ethernet, rud a fhágann go bhfuil sé oiriúnach d'iarratais bandaleithead ard.
Níl Cat7 Keystone Jack comhoiriúnach le caighdeáin Ethernet roimhe seo, rud a chiallaíonn nach féidir é a úsáid ach le cáblaí CAT7, mar sin bheadh gá le hathsholáthar iomlán a dhéanamh ar an mbonneagar cáblaí.
1. Leibhéal Dearaidh Táirgí: Leibhéal Ceanglóir Uilíoch 2.
2. Dearadh leabaithe, is féidir an modúl a shuiteáil ar an bhfráma dáilte chun fráma dáilte modúlach a dhéanamh
3. Modh Nasctha: RJ45 Jack le geansaí, IDC a cuireadh i gcrích le sreangú cothrománach. Glacann an teagmháil PIN Teagmhála le teicneolaíocht ard-dhíscaoilte, a laghdaíonn luach crosstalk an deireadh go héifeachtach.
4. Dearadh dísle-chóimhiotail since uile-mhiotail, dearadh uathúil talún, feidhmíocht iontaofa agus áisiúil.
5. Riachtanais chomhshaoil: Caighdeáin ROHS a chomhlíonadh.
6. Ábhar Réamhrá: Úsáidtear an táirge modúil seo chun an sreangú cothrománach sreangaithe agus an limistéir oibre a nascadh ar an urlár céanna den fhoirgneamh, agus úsáidtear é go príomha le haghaidh trealaimh sreangaithe agus trealamh teirminéil nó nasc tiontaithe cuibheoir. Is iad na cáblaí cúplála agus cúplála táirgí ná cáblaí péire casta acastóra copair agus geansaithe acastóra copair.
7. Caidreamh idir-mheaitseála: Is féidir é a úsáid le cónaisc na sraithe caighdeánach céanna.
8. Caighdeán Infheidhme: Sonraíocht Ghinearálta: YD/T 926.1-2009
Fo-chaighdeán: YD/T 926.3-2009
9. Paraiméadair theicniúla:
Saintréithe Leictreacha:
A. raon minicíochta: 1 ～ 500MHz
B. Voltas Oibre: 125 V.
C. Voltas a sheasamh: DC1000V (AC750V) 1min gan miondealú agus feiniméan arrcing
D. Tanúchán Crosstalk Near-deireadh Next: ≥4db
E. Friotaíocht inslithe: Luach tosaigh ≥ 100mΩ
Tar éis tástáil teasa taise tairiseach ≥100mΩ
Airíonna meicniúla:
A. Fórsa a chur isteach agus fórsa tarraingthe amach: Níl an fórsa isteach níos mó ná 20n, agus níl an fórsa tarraingthe amach níos lú ná 20n
B. Éifeacht Nasc Nasctha Ceanglóir: 50N 60 ± 5s
C. Tá críochfort IDC clampáilte go 22 ~ 26awg péire casta
Marthanacht:
A. An líon uaireanta a chuirtear an breiseán agus an soicéad isteach: 750 uair
B. Líon na bhFoirceannadh Sreang: 250 uair
10. Cóireáil Ábhar agus Dromchla:
A. Ábhar miotail:
Snáthaid Óir: Pláta Óir Cré -Umha Fosfar Plátáilte
Críochfort Sreang Cárta IDC: Nicil Cré -umha Fosfair plátáilte
B. Ábhair neamh-mhiotalacha:
Plaisteach: PC polacharbónáite, PA66 Níolón 66
C. Tiús na Sraithe Óir-Phlátáilte: 6 ~ 50U Plátáilte Óir
D. Ábhar PCB: FR4
11. Feidhmíocht chomhshaoil: Teocht: -25 ～ 70 ℃ Taise: ≤85% (teocht 85 ℃ ± 3 ℃)
Tástáil spraeála salainn:
F. Is é luach pH an tuaslagáin salainn roimh adamháil idir 6.5 agus 7.2 (35 ± 2 ℃);
B. Ullmhaítear an tuaslagán salainn le clóiríd sóidiam (íon go ceimiceach, íon go hanailíseach) agus le huisce driogtha nó dí -ianaithe.
Is é a thiúchan (5 ± 0.1)% (céatadán maise);
C. Glactar le hadamh leanúnach, agus is é 48h an ré a mholtar;
D. Nuair a bhíonn sé ag adamh, is gá cosc a chur ar eisíontais amhail ola agus deannach agus teocht agus taise an scaird aeir ó dhul i bhfeidhm ar an obair.
Coinníollacha don spás.
12. Líníocht imlíne agus uasmhéid saincheaptha
13. Pacáistiú agus Stóráil: Cuirtear an táirge isteach i mála blister speisialta, agus ansin cuirtear isteach i mbosca cairtchláir é, agus cuirtear na gabhálais táirge ag an am céanna, agus lipéad a léiríonn an tsamhail táirge agus an chainníocht a ghreamú ar choirnéal uachtarach na láimhe clé de thosach an chartáin, agus a chuirtear sa chartán é. Ba chóir na táirgí pacáistithe a stóráil i stóras ina bhfuil an teocht chomhthimpeallach -5 ℃ ~ 30 ℃, níl an taiseachas coibhneasta níos mó ná 70%, agus níl aon aigéad, alcaile agus gáis creimneach eile san aer máguaird, agus tá an tréimhse stórála trí bliana.
Cainníocht phacála rialta: 10 mbosca in aghaidh an chartáin, 50 ríomhaire in aghaidh an bhosca, 500 ríomhaire in aghaidh an chartáin.
14. Nóta: Marc Úsáide Táirgí: Pacáistiú sonraithe an chustaiméara.
