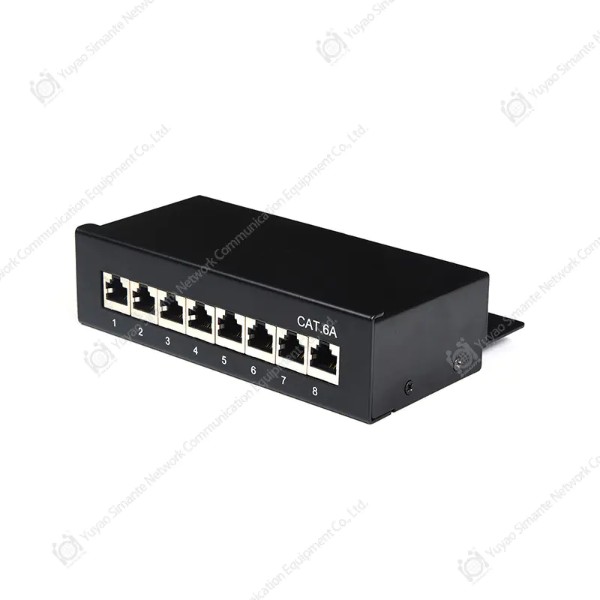

Is éard atá i bpainéal paiste CAT6A ná cineál painéil paiste a úsáidtear le haghaidh córais cáblaí struchtúrtha atá deartha chun tacú le caighdeán CAT6A do líonrú Ethernet. Is leagan ardfheidhmíochta é CAT6A (Catagóir 6A) den chábla caighdeánach CAT6 (catagóir 6) agus tá sé in ann luasanna níos airde agus bandaleithead níos mó a dhéanamh.
Is éard atá i bpainéal paiste ná gléas a cheadaíonn d'eagraíocht agus do bhainistíocht il cáblaí trí shuíomh lárnach a sholáthar chun cáblaí a nascadh agus a dhícheangal. Is iondúil go mbíonn sraith calafoirt, nó jacks, sa phainéal paiste Cat6a, a úsáidtear chun cáblaí aonair a nascadh leis an bpainéal. Is iondúil go ndéantar na seacanna seo a lipéadú chun na cáblaí a aithint agus a eagrú go héasca.
Tá painéil paiste CAT6A deartha le húsáid in ionaid sonraí, i seomraí freastalaí, agus i dtimpeallachtaí líonraithe ardfheidhmíochta eile ina bhfuil aistriú sonraí ardluais agus crosstalk íseal ríthábhachtach. Tacaíonn sé freisin le caighdeán Ethernet 10Gigabit, rud a fhágann go bhfuil sé oiriúnach d'iarratais bandaleithead ard.
1.19 "Rack Mount Standard, dearadh sturdy, éasca le suiteáil, ag feabhsú éifeachtúlachta oibre go mór; comhoiriúnach le 19" racaí trealaimh, caibinéid agus gléasanna balla.
2 Tá os comhair na 24 calafort marcáilte le lipéid le haghaidh sainaithint chalafoirt áisiúil; Tá bainisteoir cábla ag an gcúl, ar féidir leis an gcábla a threorú go héifeachtach chuig an bpointe foirceanta.

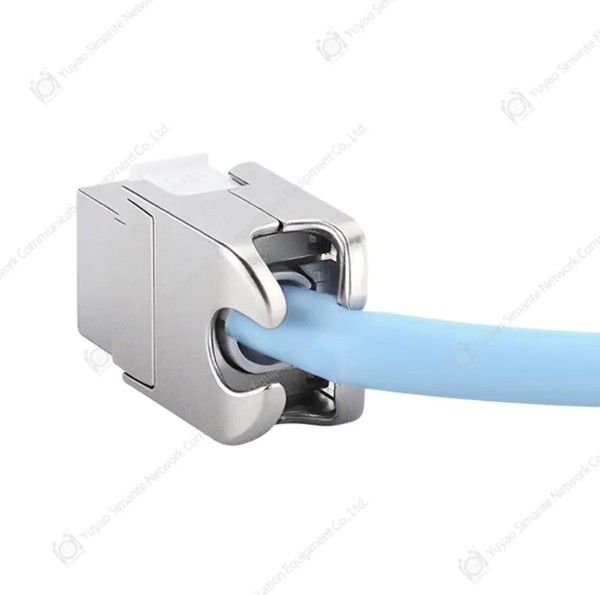

3. Modh Nasctha: RJ45 Jack le geansaí, IDC a cuireadh i gcrích le sreangú cothrománach. Glacann an teagmháil PIN Teagmhála le teicneolaíocht ard-dhíscaoilte, a laghdaíonn luach crosstalk an deireadh go héifeachtach. Dearadh sliogáin sciatha uile-bhabhta 360-céim chun cur isteach leictreamaighnéadach EMC a chosc. Tá clúdach cúil an chlúdaigh sciatha socraithe le dearadh neamh-scriú, atá áisiúil agus tapa le suiteáil.
4. Riachtanais chomhshaoil: Caighdeáin ROHS a chomhlíonadh.
5. Ábhar Réamhrá: Úsáidtear an táirge painéil seo chun an sreangú cothrománach sreangaithe agus limistéar oibre a nascadh ar an urlár céanna den fhoirgneamh, agus úsáidtear é go príomha chun an trealamh sreangaithe agus trealamh teirminéil nó cuibheoirí a chomhshó. Is iad na cáblaí cúplála agus cúplála táirgí ná cáblaí péire casta acastóra copair agus geansaithe acastóra copair.
6. Caidreamh idir-mheaitseála: Úsáid le cónaisc den tsraith chaighdeánach chéanna
7. Caighdeán infheidhme: Sonraíocht Ghinearálta: YD/T 926.1-2009
Fo-chaighdeán: YD/T 926.3-2009
8. Paraiméadair theicniúla:
Saintréithe Leictreacha:
A. raon minicíochta: 1 ～ 250MHz
B. Voltas Oibre: 125 V.
C. Voltas a sheasamh: DC1000V (AC750V) 1min gan miondealú agus feiniméan arrcing
D. Tanúchán Crosstalk Near-deireadh: ≥3dB
E. Friotaíocht inslithe: Luach tosaigh ≥ 100mΩ
Tar éis tástáil teasa taise tairiseach ≥100mΩ
Airíonna meicniúla:
A. Fórsa a chur isteach agus fórsa tarraingthe amach: Níl an fórsa isteach níos mó ná 20n, agus níl an fórsa tarraingthe amach níos lú ná 20n
B. Éifeacht Nasc Nasctha Ceanglóir: 50N 60 ± 5s
C. Tá críochfort IDC clampáilte go 23 ~ 26awg péire casta
Marthanacht:
A. An líon uaireanta a chuirtear an breiseán agus an soicéad isteach: 750 uair
B. Líon na bhFoirceannadh Sreang: 250 uair
9. Cóireáil ábhair agus dromchla:
A. Ábhar miotail:
Lúibín: cruach rollta fuar spraeáilte le plaisteach
Snáthaid Óir: Pláta Óir Cré -Umha Fosfar Plátáilte
Críochfort Sreang Cárta IDC: Nicil Cré -umha Fosfair plátáilte
B. Ábhair neamh-mhiotalacha:
Plaisteach: PC polacharbónáite, PBT
C. Tiús na Sraithe Plátáilte Óir: 3 ~ 50U Plátáilte Óir
D. Ábhar PCB: FR4
10. Feidhmíocht chomhshaoil: Teocht: -25 ～ 70 ℃ Taise: ≤85% (teocht 85 ℃ ± 3 ℃)
Tástáil spraeála salainn:
F. Is é luach pH an tuaslagáin salainn roimh adamháil idir 6.5 agus 7.2 (35 ± 2 ℃);
B. Ullmhaítear an tuaslagán salainn le clóiríd sóidiam (íon go ceimiceach, íon go hanailíseach) agus le huisce driogtha nó dí -ianaithe.
Is é a thiúchan (5 ± 0.1)% (céatadán maise);
C. Glactar le hadamh leanúnach, agus is é 48h an ré a mholtar;
D. Nuair a bhíonn sé ag adamh, is gá cosc a chur ar eisíontais amhail ola agus deannach agus teocht agus taise an scaird aeir ó dhul i bhfeidhm ar an obair.
Coinníollacha don spás.
11. Líníocht imlíne agus uasmhéid saincheaptha.
12. Pacáistiú agus Stóráil: Cuirtear an táirge isteach i mála blister speisialta, agus ansin cuirtear isteach i mbosca cairtchláir é, agus cuirtear na gabhálais táirgí ag an am céanna, agus cuirtear lipéad a léiríonn an tsamhail táirge agus an chainníocht greamaithe ar choirnéal uachtarach na láimhe clé de thosach an chartáin, agus é a chur sa chartán. Ba chóir na táirgí pacáistithe a stóráil i stóras ina bhfuil an teocht chomhthimpeallach -5 ℃ ~ 30 ℃, níl an taiseachas coibhneasta níos mó ná 70%, agus níl aon aigéad, alcaile agus gáis creimneach eile san aer máguaird, agus tá an tréimhse stórála trí bliana.
Cainníocht phacála rialta: 10 mbosca in aghaidh an bhosca, 1 in aghaidh an bhosca, 10 in aghaidh an bhosca.
13. Nóta: Marc Úsáide Táirgí: Pacáistiú Sonraithe do Chustaiméirí.
